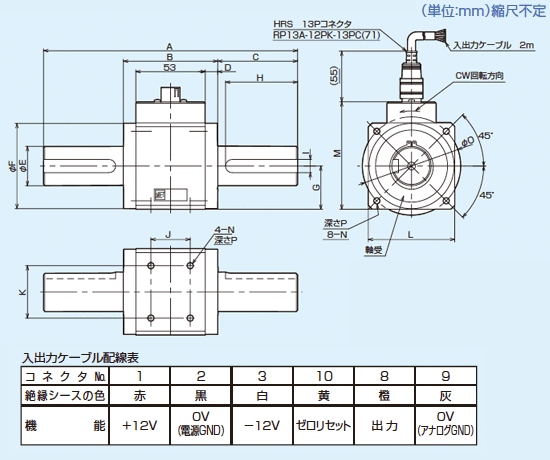

アンプ内蔵高強度トルクセンサ
MTSシリーズ １Nm～３kNm
・小型 軽量
・非接触式・高剛性・高応答性
・低慣性モーメント
・軸の芯出しが容易（インロー方式）
・外部ゼロリセット機能
・CEマーキング取得
【標準仕様】
精度 ： ±3%FS (CW/CCW連続運転) ±0.1%FS(CWまたはCCW切替運転）（オプション）
電源電圧 ： DC±12V±0.5V ※ご相談可
消費電流 ： ±200mA
出力電圧 ： -2V～＋2V ※ご相談可
応答性 ： ～3kHz ※ご相談可
動作温度範囲 ： -10℃～60℃
保存温度範囲 ： -20℃～65℃
湿度範囲 ： 15%RH～85%RH（結露無きこと）
零点の温度係数： ±0.4%FS/10℃
保護等級 ： IP60 ※IP65対応も可
付属ケーブル長： 2m ※ご相談可
開発・製作 株式会社サンエテック
販売 スギノエイチ株式会社

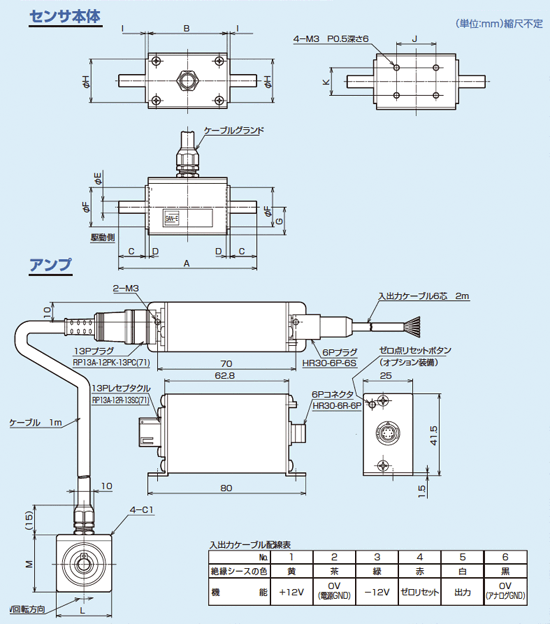

アンプ分離高強度トルクセンサ
CTSシリーズ 0.1Nm, 0.5Nm
・小型 軽量
・装置組み込みに最適
・センサ部 高低温対応
・低慣性モーメント
・軸の芯出しが容易（インロー方式）
・外部ゼロリセット機能
・CEマーキング取得
【標準仕様】
精度 ： ±3%FS (CW/CCW連続運転) ±0.1%FS(CWまたはCCW切替運転）（オプション）
電源電圧 ： DC±12V±0.5V ※ご相談可
消費電流 ： ±200mA
出力電圧 ： -2V～＋2V ※ご相談可
応答性 ： ～1kHz ※ご相談可
動作温度範囲 ： -30℃～120℃（センサ部） -10℃～60℃（アンプ部）
湿度範囲 ： 15%RH～85%RH（結露無きこと）
零点の温度計数： ±0.4%FS/10℃
保護等級 ： IP60 ※IP65対応も可
付属ケーブル長： 2m ※ご相談可
開発・製作 株式会社サンエテック
販売 スギノエイチ株式会社
応用例・ソリューション
【電動ドライバー】
・インパクトドライバーの締付トルク履歴管理のために、ドライバー専用トルクセンサを開発。
ガラス溶射型磁歪式の特徴を活かし、高剛性で強度を落とさずに、トルク計測をオーダー実現。
【カプリング組込トルクセンサ】
・ロボットアームなど、小型モーターのトルク制御のために、取付省力化と高耐久化、小型化を実現するカプリング組込トルクセンサをオーダー開発。
カプリングの径に合わせたトルクセンサを実現、ガラス溶射技術により、シャフトの小径化が可能に。
【ドライブシャフト・PTO軸・掘削機 など】
・ドライブシャフト、PTO軸、掘削機など、特に強度・耐久性を要求される場合、ガラス溶射磁歪式は有利です。シャフト軸強度を保ったままセンサ化することが可能で、耐衝撃性が高く、劣悪な環境にも対応します。
FAQ
-
オーダーでトルクセンサを製作可能ですか？
→オーダー対応が可能です。必要なトルク、シャフト径などご相談ください。 -
トルクとスラスト2軸のセンサを製作可能ですか？
→2軸センサも可能です。高感度ひずみゲージ式、ガラス溶射磁歪式と目的に合わせて、最適な手段でご提案致します。 -
量産機への組み込みが可能ですか？
→オーダー対応にて組込品の開発が可能です。ご相談ください。
